| 类⽬ | 数值 | HS-D800 |
|
直流电压测试 |
测量范围 | 0～1500V |
| 测量读数 | 1V | |
| 测试准确度 | ±0.1%rdg±0.2V | |
|
交流电压测试 |
测量范围 | 0～1000V |
| 测量读数 |
1V |
|
| 测试准确度 | ±0.5%rdg±0.2V | |
| 频率 | 交流频率测试 | |
|
光伏组件及组串测试 |
开路电压Voc测量范围 | 1500V |
| 短路电流 | 40A | |
| PR测试（可选） | 辐照度温度采集 | 辐照度，温度采集，并计算光伏系统效率值PR值 |
|
绝缘电阻测量 （对地 DUAL） |
电压测量量程 DC（V） | 250；500；1000；1500 |
| 电阻测量量程（MΩ） | 0.1～9.99 （0.01） ；1.0～19.9（0.1）；20～200（1） | |
| 电阻测量精度 | ±5%rdg±5Ω | |
|
绝缘电阻测量 （定时 TIMER） |
电压测量量程 DC（V） | 250；500；1000；1500 |
| 电阻测量量程（MΩ） | 0.1～9.99 （0.01） ；10～200（0.1） | |
| 电阻测量精度 | ±5%rdg±5Ω | |
|

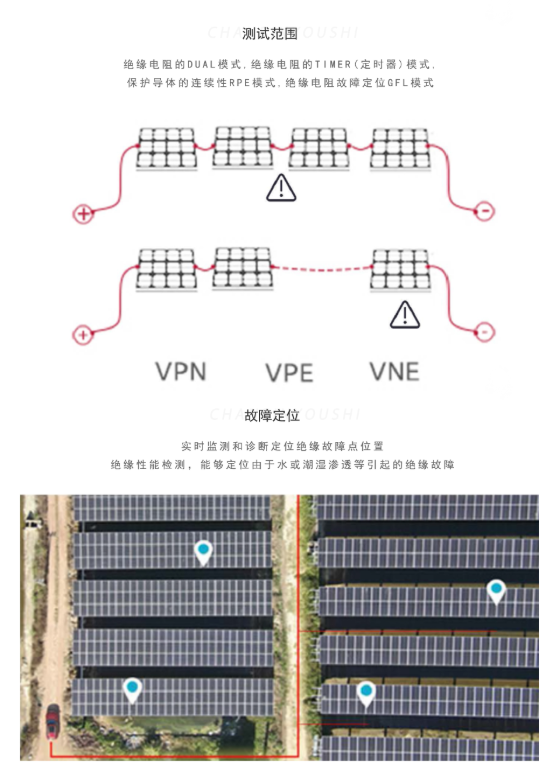

地⾯故障定位 （GFL） |
光伏应⽤功能描述* | 定位对地绝缘故障点，即故障组件在光伏组串中的位置 |
| ⾼压电⼒设备应⽤功能描述 | 电缆、变压器、开关柜等⾼压设备绝缘测试，确保电⼒系统稳定 | |
| 电动汽车应⽤功能描述 | 监测⾼压直流系统正负母线对地绝缘电阻，以及电池包和整机绝缘 | |
| 实时监测 | 持续检测系统在充电或允许过程中绝缘电阻状态 | |
| 精确定位 | 当绝缘电阻低于预设值，发出警报信号，并指⽰故障发⽣位置 | |
| 直流电压测试 | 250；500；1000；1500 | |
| 直流电阻测试 | 0.1～9.99 （0.01） ；1.0～19.9（0.1）；20～200（1） | |
| 保护导体连续性测试
（RPE 200mA） |
电阻测试量程（Ω） | 0.00～9.99（0.01） ；10.0～100（0.1）；100～1999（1） |
| 电阻测量精度 | ±2%rdg±2Ω | |
|
设备功能测试 |
测试电流 | 200mA的保护导体连续性测试 |
| 测试电压 | 250、500、1000、1500 VDC | |
| 测量直流电压 | 1500V | |
| 测量交流TRMS电压 | 1000V | |
| 绝缘测试 | DUAL与TIMER | |
| 绝缘故障定位 | GFL | |
| 极性测试 | PI |
| 介点吸收⽐ | DAR | |
| 测量结果判定 | 正常 / 不正常 | |
|
直接测试的显⽰内容 |
⽴即显⽰正、负两极和接地极之间的直流和交流有效值电压 并 ⽴
即显⽰RPE的数值 与判定 OK/NO |
|
| ⾃动启动模式 | 按顺序测试现场汇流箱的所有组串 | |
| 帮助显⽰ | 提供在线 | |
|
其他 |
数据导出 | USB输出 |
| 主机通讯 | 蓝⽛ | |
| 操作界⾯ | 中⽂ / 英⽂ | |
| 显⽰器 | 背光LCD显⽰器 | |
| 内置存储 | >1000组 | |
| 集成Wi-Fi | 可兼容外接配件 | |
| 数据库管理 | 光伏组件数据库 | |
| 光电接⼜ | USB端⼜ | |
| 省电模式 | ⾃动关机 | |
| 帮助显⽰ | 提供在线联系帮助 | |
|
可选配件功能 |
正⾯辐照测量 | 通过标准辐照传感器测量（可选配件） |
| 测量电池和环境温度 | 通过标准温度传感器测量（可选配件）
|
