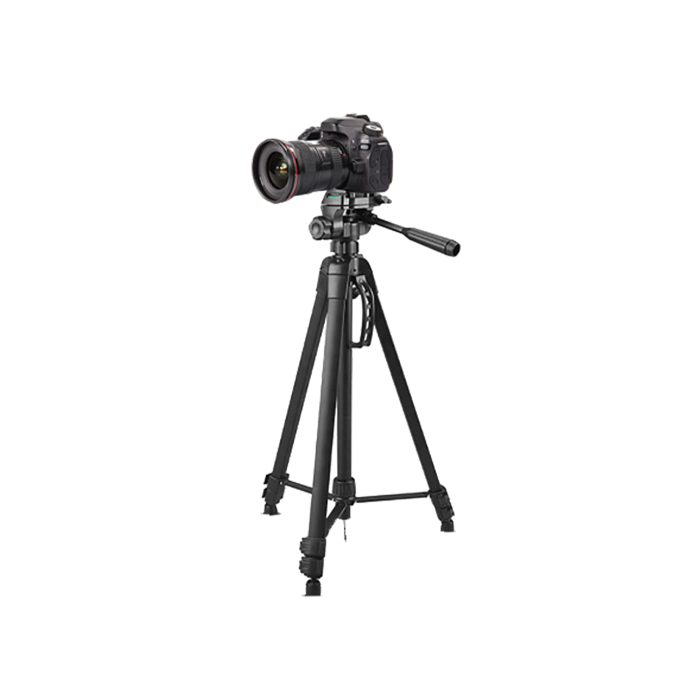

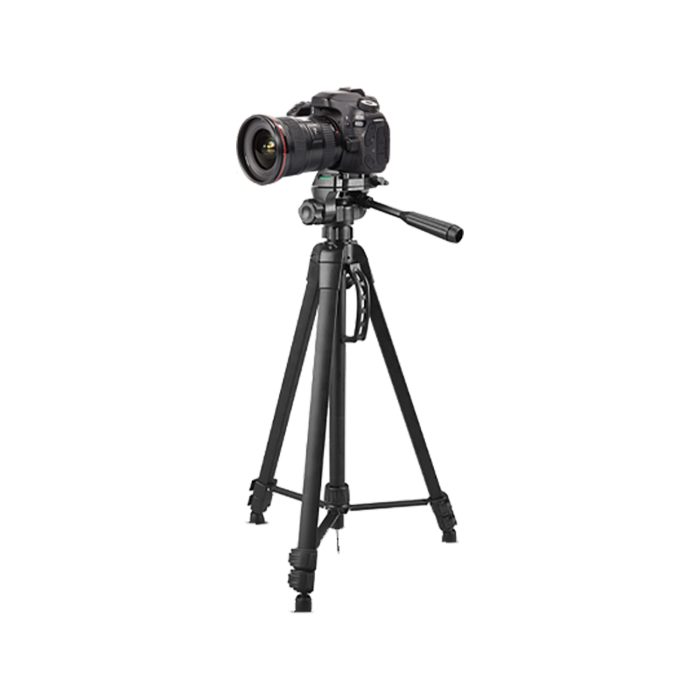

便携式EL检测仪 HD4500

        红外探测器

总像素

3000万

感光芯片

CCD 科研级

红外芯片

8s锗芯片   99.8%红外折射率

红外镜头

400万像素；95%取景画面覆盖；电子光圈；EL成像色散率低于2%

成像范围

有效隐裂成像 0～4000 x 6000mm （1～6块组件）

对焦方式

全时暗光自动对焦

对焦点位

82点

对焦距离

≦5m 全自动对焦；达到0秒免对焦能力

弱光拍摄

低于 100W/㎡辐照度

红外线处理波段

灯光/月光/星光 对检测无影响

检测速度

1～30s可调   最快成像速度3s

感光精度

可在1A弱电流呈现清晰隐裂成像

成像精度

0.5mm/pixel

视频检测

扫描式EL隐裂视频录制

传输方式

150米无线传输，稳定可靠

相机电池

1000mAh，大容量锂电池

相机内存卡

32G 90MB/S

平板电脑

华为，128G

5G Wi-Fi信号

150米无线控制设备检测；具备抗电池干扰能力；传输速度1～5秒（原图）

通讯协议

无线图传 10MB/S ；可调节红外相机检测参数；可调节EL检测电源参数

APP软件平台

Android

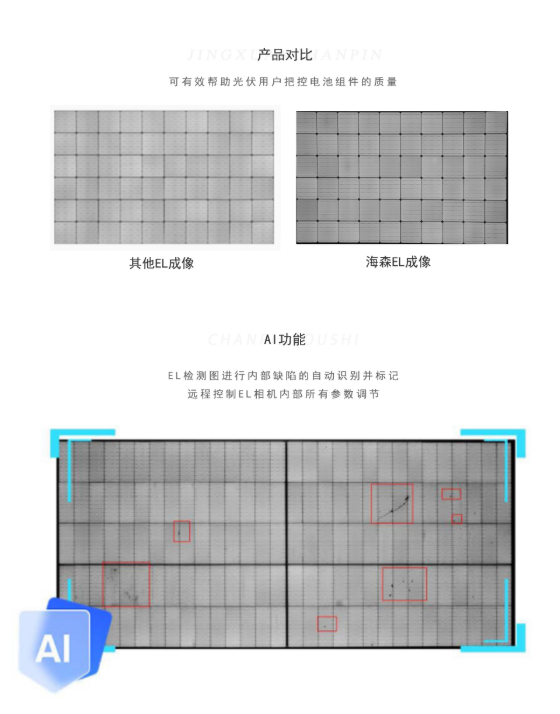

Ai缺陷识别

EL图像隐裂缺陷自动识别；EL图像自动分析缺陷并自动标记缺陷位置

WI-FI频率

5GHz  抗电磁干扰

传输距离

50～200米

传输速度

＜5s

图片查看

平板软件内显示为无损精细原图，显示尺寸＞10MB

画质调节

高精品质 >10MB ；标准品质 5～10MB ；压缩品质 <5MB ；

相机参数调节

相机曝光时间；ISO增益；光圈等参数控制调节

相机参数场景模式

一键设置隐裂、破碎片、低效率片等不同检测场景参数

EL移动电源控制

EL移动电源参数调节，通断电控制，上电时间设置

EL组串电源控制

EL组串电源参数调节，通断电控制，高低电流双拍模式（一次成像2张照片）

EL一键联控检测

一键检测，同步操作相机拍照与EL电源上电。

视频扫描功能

软件切换视频扫描与拍照模式，并进行EL视频扫描检测

条码录入功能

手动录入、调用平板摄像头扫码录入；条码自动匹配为图片名称

水印功能

检测日期+电流电压+检测时间均可以显示在EL测试图上

图片加密功能

所有检测数据均默认自动保存在软件内，并同时备份SD卡与云平台

缺陷分类

EL检测图片可根据缺陷类型分类保存

Ai正摄

Ai识别EL图像，并去除背景自动矫正倾斜角度图像至方正图像

Ai测绘

测量EL图像隐裂长度与面积

项目管理

手动/自动生成项目文件夹，并按照电站名称与日期分类管理EL检测图片

Ai检测报告预览

Ai自动生成检测报告在线预览，并可在线编辑修改报告

图像报告Ai生成

Ai按项目管理自动生成EL图像检测报告

定位报告Ai生成

Ai按项目管理自动生成EL图像电站组件现场定位报告，便于溯源消缺

相册管理

软件可分类分别管理：SD卡图片、软件图片、平板相册图片、云平台

其他功能

相机电池电量预览；中英文双界面切换；设备培训在线视频

          Ai云平台

云存储

APP软件图片可自动上传云平台进行云存储

云空间

云存储空间不低于10GB

AI识别

可进行EL图片批量跑图识别内部隐裂缺陷，并生成检测报告

电站消缺

EL定位消缺管理

电站诊断

可诊断电站发电量和电站IV值等

          DC移动电源

电芯容量

30AH 松下（进口）

输出功率

0～1000W

储能续航

持续续航＞5H，间接续航＞1500块组件（500W组件实测数据）

面板数显

电量LED数显

上电方式

M4接触式

输出方式

Wi-Fi无线控制，APP联控相机一键检测

EL智能检测

0～1000秒（可调）自动断电

Wi-Fi模块

30m无线操控范围，电池可更换

EL短路控制

电源短路瞬间保护，并可一键恢复工作状态，以防光伏板短路测试烧毁电源

逆电流保护

抗光伏板逆电流倒灌电源

稳态控制

恒定输出电流电压功率，不受储能电量影响

电路保护

恒温散热，漏电保护，过载保护，绝缘保护，低温保护

电源重量

＜8kg

        EL 组串电源

电能参数

0～1500V；0～3A；AC220输入

电能精度

±01V；±0.01A

EL上电特性

高低电流一键切换上电

高低电流同步成像

一键检测，自动切换高低电流并自动拍2张照片，电流电压自动水印覆盖

Wi-Fi端口

可APP无线控制电源参数调节
